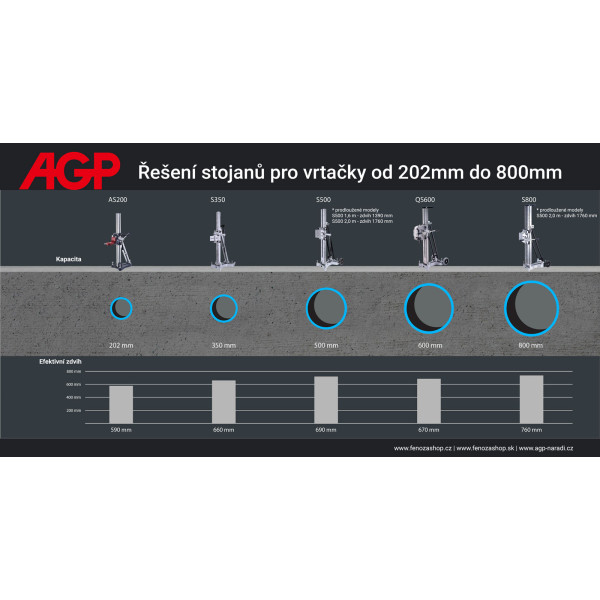

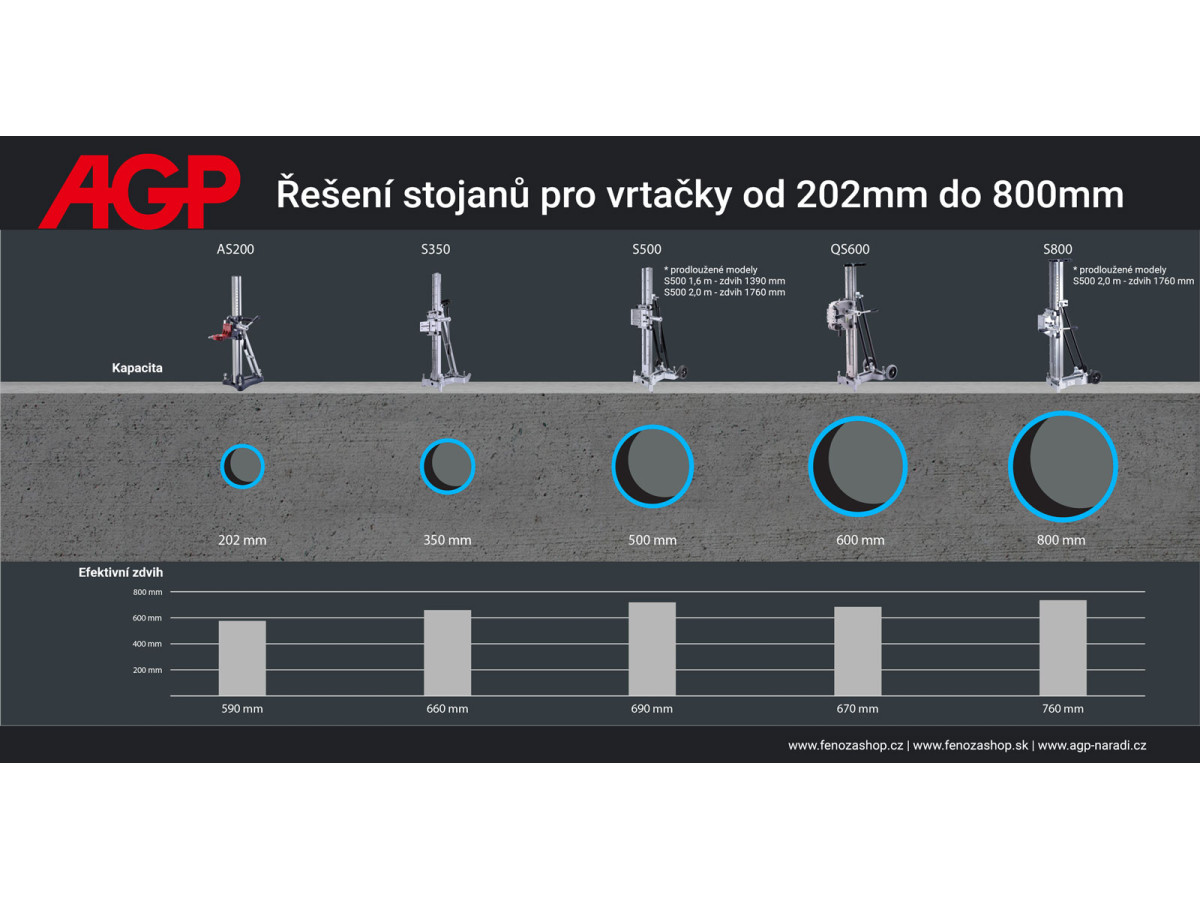

Standul pentru burghiu S500 este ideal pentru toate burghiele cu miez diamantat cu pistol și mânere D sau modelele DM9, DM10, DM12, DM14 prin placa de montare sau chiar burghiele de la alți producători. Diametrul maxim sau capacitatea de găurire este fie de 350 mm (fără distanțiere), fie de 500 mm (cu distanțiere), cu o cursă efectivă de 690 mm. De asemenea, îl puteți înclina la un unghi de până la 45 ° .
Distanțierele sunt utilizate pentru a crește diametrul de foraj de bază și sunt disponibile în dimensiunile 45, 100, 150 și 200 mm (pentru standurile S500, S800) și pot fi asamblate împreună după cum este necesar pentru a atinge distanța necesară.

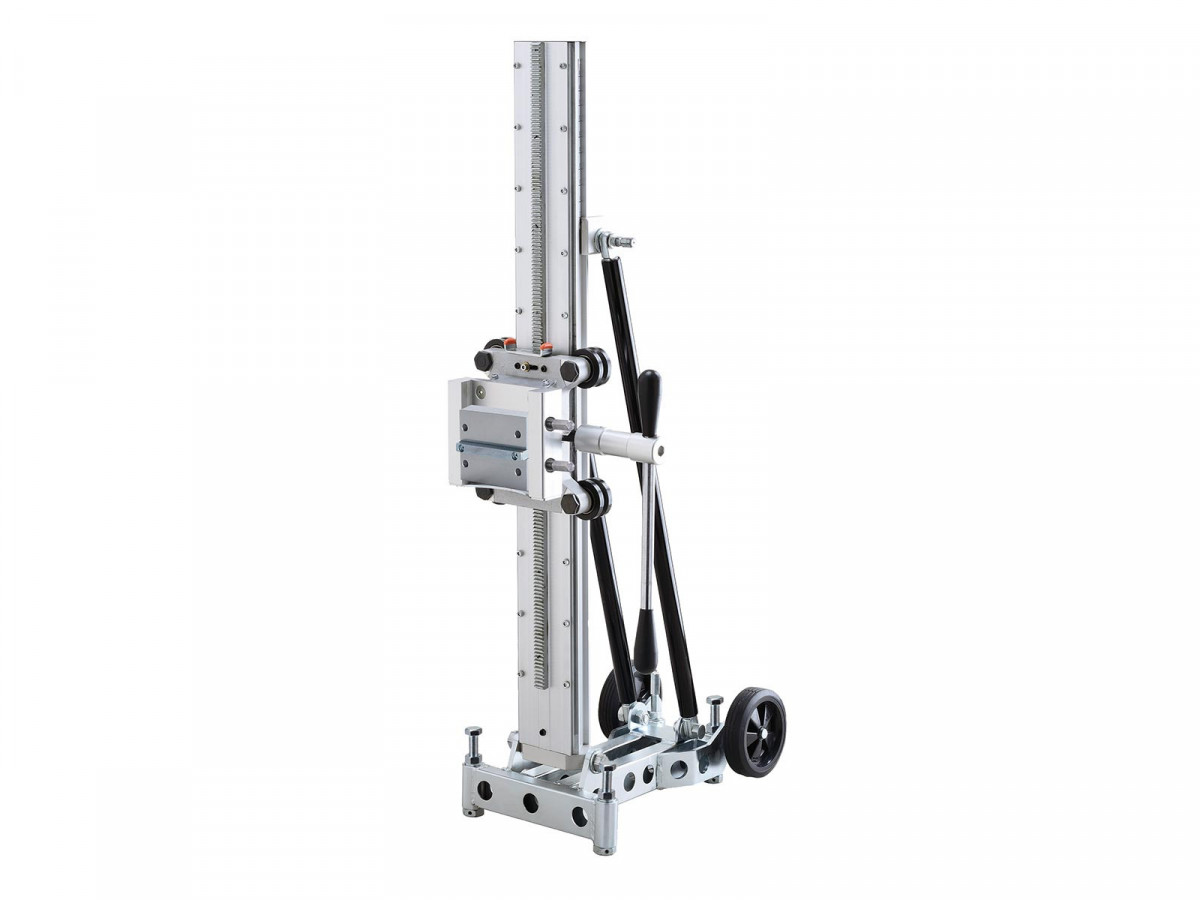

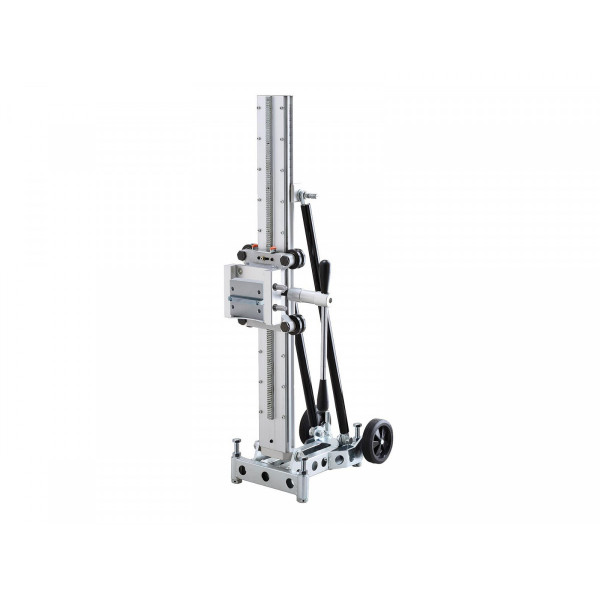

Construcția suportului este din aluminiu și oțel de înaltă rezistență pentru a asigura cea mai mică greutate posibilă într-un raport de rigiditate ridicată și eliminarea vibrațiilor, suportul are o coloană de aluminiu cu inserții din oțel, ghidare precisă a rolei pentru reglare fină și o mână manivela care poate fi folosită și ca cheie.
Standul este echipat cu un sistem unic pentru eliberarea rapidă a leagănului, datorită căruia nu a existat niciodată o asamblare / demontare atât de rapidă și ușoară a burghiului din suport! În plus, suportul are un arbore cu manivelă cu angrenaje de reducere 4: 1 și 3.3: 1, ceea ce facilitează forajul operatorului.
Folosiți „suportul de prindere D60” pentru a atașa burghiele cu diametrul gâtului de 60 mm. Se aplică burghielor: DM160, DM2, DM5, DM51D, DM51P, DM52P, DM52D, DM6P, DM6D, DMC6P, DMC6D, DM62, DM8P.

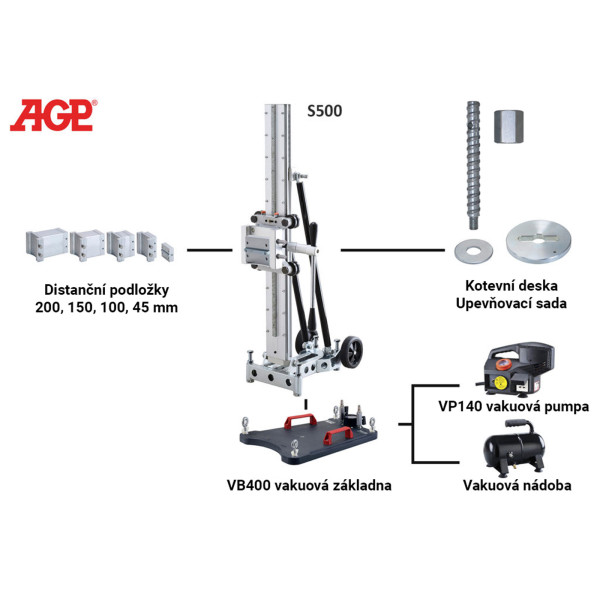

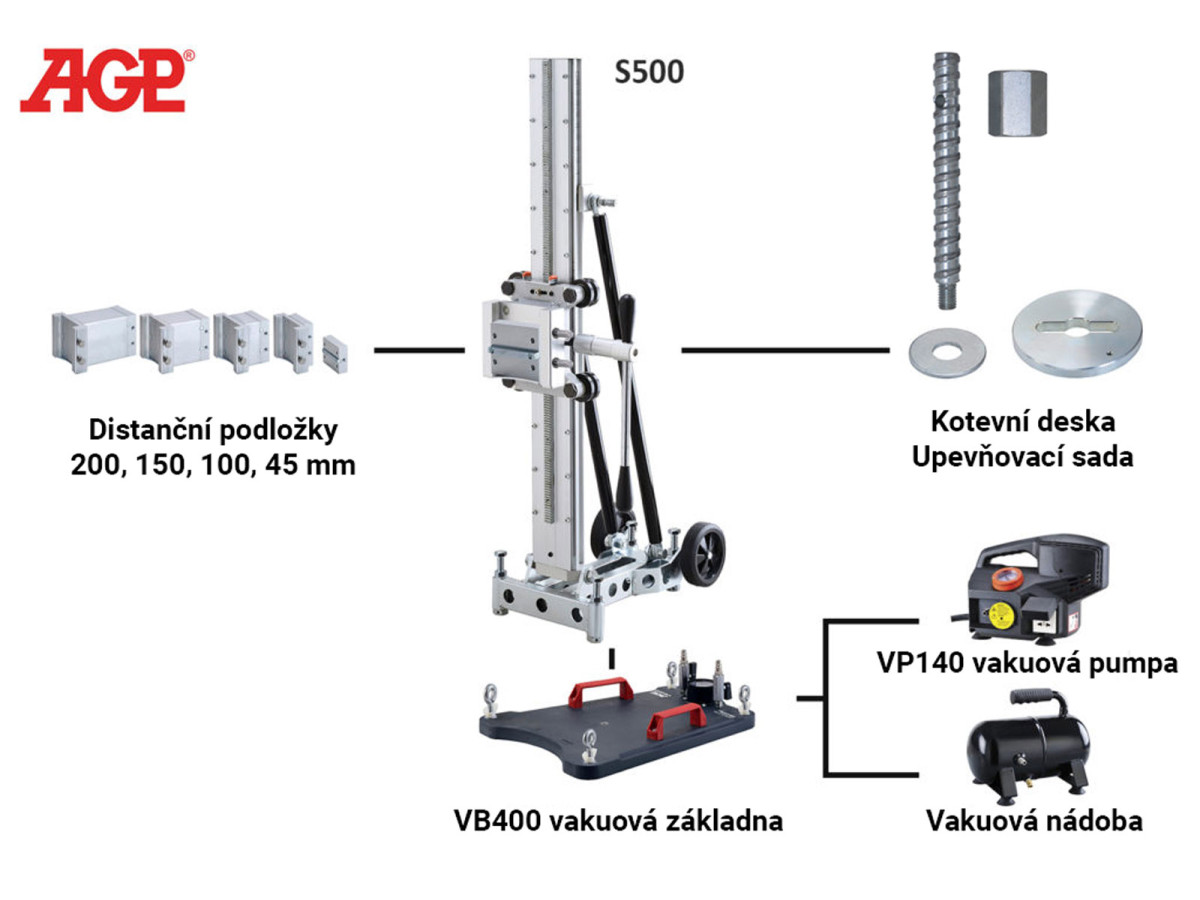

S500 poate fi ancorat folosind un „ kit de montare ” și o „ placă de ancorare ” pentru montarea suportului burghiului cu metoda de fixare a ancorei . Alternativ, un sistem de fixare a vidului cu diverse accesorii, cum ar fi un tampon de vid cu o pompă de vid, poate fi utilizat în situații în care ancorarea la material nu este posibilă. Sistemul de prindere sub vid trebuie utilizat numai pentru montarea pe o suprafață orizontală și pentru un diametru maxim de 112 mm. Pentru dimensiuni mai mari, trebuie utilizat un sistem de ancorare. (Ambele sisteme de fixare nu fac parte din pachet)
Parametrii standului:
Model | S500 |
---|
Max. diametrul forajului | 350 mm |
---|
Max. capacitate folosind "distanțiere" | 500 mm |
---|
Accident vascular cerebral eficient | 690 mm |
---|
Cursa efectivă (modele extinse) | 1390 mm (model S500 1,6 m) 1760 mm (model S500 2,0 m) |
---|
Max. unghi / înclinare | 45 ° |
---|
Dimensiuni (L x L x Î) | 480 x 240 x 1025 mm |
---|
Masa | 19,08 kg |
---|
Volumul livrării (pachetul include):
- Suport de burghiu
- Mâner de alimentare
- Cheie combinată M19
